ISA


全自動多功能變電所設備維護

調試測試系統

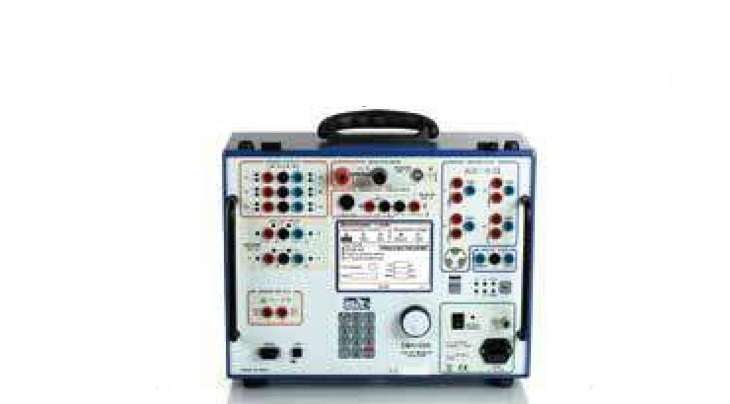

STS5000

  • 可執行精準的比流器、比壓器、電力變壓器及接地網測試; 搭配選購的 TD 5000 ( 電壓達 12kV),即為最精準的絶緣 電容 / 介質損耗診斷系統,可執行功率散逸因數測試 ( 專 利的電容與 Tan δ測量技術 )。
  •  完全自動;一次側注入測試性能達 800A,搭載選購的 BUX 5000 可達 7,000A。
  •  可調的輸出頻率:15 - 500Hz。
  •  2,000VAC 耐壓測試;本機控制 - 大型圖控彩色顯示幕。

全自動多功能變電所設備維護調試 測試系統

STS 3000 LIGHT

  • 專用於執行比流器、比壓器、電力變壓器、斷路器的介質 損耗 (Tan δ) 測試與電容測量。
  •  搭配高壓設備功率因數 / 電容診斷系統 TD 5000,即為最 精準的絶緣電容 / 介質損耗診斷系統,可執行功率散逸因 數測試。
  • 完全自動;可調整輸出頻率:15 - 500Hz。 小巧輕量;輸出電壓達 12kV。
  • 配備用於連接電腦的 USB 與乙太網路介面。

電力設備功率因數/電容診斷系統

TDX 5000

  • 為電力設備的功率因數與電容診斷系統,完全自動。 介質損耗 (Tan δ)、電容、散逸因數測量與激磁電流測試。
  •  可調的輸出頻率:1 - 500Hz。
  •  輸出電壓:0V - 12kV。
  •  小巧輕量;從大型圖控彩色顯示幕進行操作。
  • 旋轉機械 ( 發電機與馬達 ) 的介質損耗 Tan δ測試。
  • 配備連接電腦的 USB 與乙太網路介面。
  •  專利的電容與介質損耗 (Tan δ) 測量技術。

高壓設備功率因數/電容診斷系統

TD5000

  • 為STS 5000 與 STS 4000 的選購模組及 STS 3000 light 的標準配備模組,可執行介質損耗 Tan δ、電容、散逸因 數測量與激磁電流測試。
  • 輸出電壓:12V - 12kV。 可調的輸出頻率:1-500Hz。
  •  應用 - 可在電力變壓器及高壓設備執行以下測試:
  •  - 介質損耗測量 (Tan δ或散逸因數 DF):0 - 100% 以上。
  •  - 電容:1pF - 200μF;功率因數:0 - 100%。

高精度變壓器掃頻響應分析儀

SFRA 5000

  • 獨立操作,用於高精度的變壓器分析,符合 IEC60076-18 測試標準;具高精度與便攜性,提供快速、簡單操作、可 靠與可重複測量所需的全部配件。
  •  具優異的寬頻精度:基本精度 0.02dB 及領先同類產品的 高頻性能;具優異的相位精度:基本精度 0.05 度。
  • 寬廣的頻率範圍:5Hz - 45MHz。
  •  全彩 VGA 顯示幕,可就地現場執行及儲存測量結果,不必 連接電腦;配備 USB、RS232、LAN 介面。

電路開關模組/電力變壓器消磁器

STCS Plus STDE

  • STCS Plus 及 STDE 為 STS 系列測試器的外部選購模組。
  •  電路開關模組 STCS Plus 只需一次的設置連接,便可在電 力變壓器自動運行任何類型的測試包括:每個分接頭的比 值、有載分接頭切換器動態測試、繞組電阻、無載電流、 向量群組、短路阻抗、漏電抗、消磁。
  •  電力變壓器消磁器 STDE 可在繞組電阻測試結束後,消除 電力變壓器鐵心的殘餘磁性,其原理是依據 IEEE0062 1995 標準,施加交替極性的恆定電流到變壓器繞組。

斷路器分析儀/200A微歐姆計

CBA1000

  • 為斷路器計時測試設備,可靠且非常精準,適用於超高壓、 高壓及中壓斷路器。
  •  內建 200A ( 純直流電流 ) 微歐姆計,可執行靜態及動態接 點電阻測量。
  • 16 個計時通道;6 個主接點及 6 個電阻接點輸入;多達 4 個跳脫 / 閉合線圈控制。
  • 衝程速度及位移分析儀;7 個類比輸入;4 個輔助計時接點 ;可執行兩端接地的斷路器的測試 ( 選購 BSG 耦合裝置 )。

高壓斷路器分析儀/200A微歐姆計

CBA2000

  • 能確保在超高壓及高壓變電所的嘈雜環境下,執行安全可 靠的操作,為斷路器測試提供最高的精度。
  •  內建 200A ( 純直流電流 ) 微歐姆計,可執行靜態和動態接 點電阻測量;多達 18 個主接點及 18 個電阻接點輸入。
  • 12 個輔助計時輸入;多達 4 個跳脫 / 閉合線圈控制。
  •  為精準的計時測試器及衝程速度與位移分析儀;配備用於 分析斷路器動作的數位傳感器;最低動作電壓測試。
  • 可執行兩端接地的斷路器的測試 ( 選購 BSG 耦合裝置 )。

多功能斷路器分析儀

CBA3000

  • 可執行任何計時測試、動作與速度分析、多重靜態和動態 接點電阻測量、兩端接地測試、欠壓狀態測試…等,無須 外接其它模組。
  •  一次的連接設置,即可自動執行所有可能的斷路器測試。
  •  可在斷路器兩端接地的情形下執行測試,無須外接其它機 箱或模組;系統組態,完全可供配置。
  • 可執行最多 6 個靜態及動態接點電阻測量 - 三相各 200A DC 同時輸出;三相第一次跳脫 (first trip) 測量。

全自動電子式一次側注入測試器

eKAM

  • 包括一個用於調整輸出、具大型圖形式顯示幕的控制裝置 及一個輸出可達 2000A、3000A、5000A 的電流裝置。
  •  也可用於執行跨步電壓、接觸電壓及接地電阻測試。
  •  比流器比值、負載與極性測試;斷路器測試。
  • AC 電壓輸出可達 220V;可調整的輸出頻率:15 - 500Hz。
  • 先進的測試與資料管理軟體,用於控制測試器、儲存和分 析測試結果;IEC 61850-9-2 取樣值通訊協定介面。
  • 配備連接電腦的 USB 介面與乙太網路介面。

全自動比流器/比壓器/組合式變壓 器測試器

iCT1

  • 專用於測試比流器、比壓器及組合式變壓器;只需一次的 連接設置,便可執行所有的測試。
  • 主要執行的測試:比值與相角誤差、激磁測試、電阻測試、 精度及負載測試。
  •  內建 6 分接頭切換盒 - 執行比流器測試時,儀器可直接連 接最多 6 個分接頭,與待測裝置的連接只須執行一次,無 須任何進一步的手動操作;採直流間接法 ( 低電壓模式 ), 能測試飽和電壓高達 2kV 及達到 30kV 的比流器。

兩端接地安全耦合裝置

BSG1000-1/2

  • 為CBA1000 及 CBA2000 的選購裝置,可於斷路器兩端接 地的情形下,安全的執行斷路器測試。 可節省斷路器測試及分析的時間。
  •  可保持所有計時與動作測試的完整性。
  • 可測試使用石墨噴嘴的斷路器。
  •  測試方法適用於所有類型的斷路器。
  •  提供適用於測試每相 1 個斷口及每相 2 個斷口的兩種機型 BSG 1000-1 和 BSG 1000-2。

電驛自動測試系統/大功率三相電 驛測試器

DRTS66 DRTS64

  • 用於測試電驛、電度錶、傳感器及電力品質分析儀錶。
  •  可測試所有的電驛種類:磁電機械式電驛、固態電驛、數 位式電驛及適用 IEC 61850 通訊協定的電驛類型。
  •  配備彩色顯示幕的手 / 自動控制介面;同時提供 6 個電流、 4 個或 6 個電壓及 1 個電池模擬器 (IED 電源 ) 輸出。
  • 大電流輸出:6 x 32A、3 x 64A、1 x 128A。
  • 大功率輸出:6 x 430VA、3 x 860VA、1 x 1,000VA。
  • 高精度輸出:優於 0.05%;IEC 61850 通訊協定介面。

電驛自動測試系統/三相保護電驛

測試器

DRTS6

  • 多功能,專用於測試保護電驛、電度錶及傳感器。
  •  高精度:標準機型優於 0.1%,高精度機型優於 0.05%。
  •  IEC 61850 通訊協定介面。
  • 多達 9 個電流與 6 個電壓輸出,並可選購輔助 DC 電源。
  • 可藉由膝上型電腦或 PDA 進行控制。
  •  配備 USB 及 RS232 介面。
  • 內建來自主流製造廠的電驛資料庫。
  •  先進的測試及資料管理軟體 TDMS。

三相電驛測試器

RELTEST1000

  • 先進的多功能電驛測試器,特別設計用於配電、智慧型電 網與可再生能源廠。
  •  可透過鍵盤與彩色螢幕進行操控;可透過先進測試與資料 管理軟體 TDMS 進行遠端控制。
  •  提供 3 個獨立的 AC 電壓輸出,可在 0 - 400V 範圍內調整。
  •  提供第 4 個獨立的 AC 電壓輸出,可在 0 - 130V 範圍內調 整;提供 1 個電流輸出 0 - 15A,可在 3 相插孔座上切換。
  •  頻率產生器:40 - 400Hz。

全功能變電所測試器

T3000

  • 專用於執行變電所調試所需的一次側測試 - 可在比流器、 比壓器、電力變壓器、過電流保護電驛、電度錶與傳感器 執行多種不同的測試與測量。
  • 包含一個功能強大的萬用電錶、相角計及示波器功能。
  •  一次側注入測試性能;3,000VAC 耐壓測試;可產生電流 達 800A ( 選購:2000A、3000A、4000A)。 微歐姆計功能 ( 選購 ):達 400ADC。
  • 測試結果與測試設定,儲存在本機記憶體內。

多功能PT/CT測試器

T2000

  • 為可攜式比流器測試器,可執行多種不同的測量,例如飽 和、比值與極性測試及 CT 繞組電阻測試。
  • 為多功能變電所維護調試測試設備,由於高精度和便攜性, 極受電氣工程師推崇,可用於測試比流器、比壓器及電力 變壓器;配備連接個人電腦的 RS232 介面。
  •  一次側注入測試性能;3,000VAC 耐壓測試。
  • 可產生電流達 800A ( 選購:4000A)。 微歐姆計功能 ( 選購 ) 達 400ADC。

二次側注入電驛測試器

T1000PLUS

  • 設計用於測試電驛及傳感器。
  • 微處理器控制型;有相角移位器及頻率產生器。
  • 測試結果與設定儲存在本機記憶體。
  • 大功率輸出;具電流與電壓的示波器功能。
  • 大型圖形式顯示幕。
  •  可同步運行幾台 T1000 PLUS 測試器。
  •  具有測試自動復閉斷路器的 2 個輔助接點。
  • 小巧輕量;配備 USB 介面。

電驛自動測試系統/大功率三相電驛測試器

DRTS66 DRTS64

  • 為保護電驛測試器,可為調試工程師提供具多功能及高度 可靠的測試設備。
  •  與機型 T1000 PLUS 相比,TD1000 PLUS 除了始動電流測 定外,有 2 個電流輸出,可測試差動電驛特性曲線。
  • 用於測試電驛與傳感器。
  • 可轉換的電流與電壓產生器。
  •  有相角移位器與頻率產生器 15 - 550Hz。
  •  測試結果與設定,儲存在本機記憶體內。

電驛自動測試系統/三相保護電驛

測試器

DRTS6

  • 直流電壓電源供應器 GECC3000/1500 的設計,是用於提 供直流電壓與電流,以測試任何類型需要高功率、無漣波 直流電源的系統,例如:斷路器、直流馬達與保護系統。
  • 強大的輸出可達 3.3kW 或 1.65kW ( 依機型而定 )。
  • 250VDC 輸出 @13.5A。
  • 125VDC 輸出 @27A。
  •  無漣波的電源供給。
  • 輕量,僅重 9.5kg。

電池測試維護系統

BTS 200 MKII

  • 發電廠通常配備不同類型的電池,且須依國際標準定期測 試,以便確保電驛、斷路器、測量設備及電信交換的備用 電源;BTS200 可用於執行電池電壓的測量、放電電流測 試及測試電池容量;適用於測試所有類型的電池。
  •  可在並聯連接最多 9 個外部負載裝置 ELU200 之下,執行 放電電流測試達 1,300A;為高功率電池容量測試系統。
  •  配備大型背光 LCD 顯示幕,顯示測試參數、曲線與結果。
  •  內建記憶體;輕量好攜帶,配備把手與腳輪。

進行波電纜故障定位系統

TFS 2100E

  • 為高壓電網故障定位的全方位解決方案。
  •  系統包括兩個部份:安裝在變電所的進行波資料擷取器 TDU 100E 及安裝在主控站電腦主機內的進行波分析軟體 TAS 2100E;能最大限度的縮短線路斷電時間。
  •  適用於任何類型電網:AC 或 DC。
  • 自動計算故障點距離;故障點可於幾毫秒內定位出來。
  • 定位誤差小於 ±50m ( 小於 1 個塔架 )。
  •  廣域故障定位:從整個電網蒐集資料。

氧化鋅避雷器測試器

SCAR 10

  • 適用於線上診斷氧化鋅避雷器,符合 IEC60099-5 標準 A1 "運轉中金屬氧化鋅避雷器的診斷指標"。
  • 以補償方式執行洩漏電流第3次諧波分析。
  • 廣泛的現場應用經驗,安全簡單、快速可靠的診斷方法。
  • 標準配備一個鉤式比流器,專用於測量在高電場與磁場下 的洩漏電流損耗。
  • 可執行的測量:總電流的真有效值、總電流的峰值、第3 次諧波的真有效值、溫度。

測試與資料管理軟體

TDMS

  • 為功能強大的套裝軟體,可為驗收維護測試工作,提供資 料管理功能。
  • 電氣設備資料及測試結果,是儲存在 TDMS 資料庫內,可供進行歷史結果分析。
  •  TDMS 軟體也是個功能強大的資料庫,能建立一個包括變 電所、饋線及多數電氣設備的電氣網路,例如:保護電驛、 傳感器、儀器變壓器、電力品質分析儀錶、斷路器、接地 網、電池、電度錶等。
  • 適用於執行變電所任何設備的測試與維護工作。
